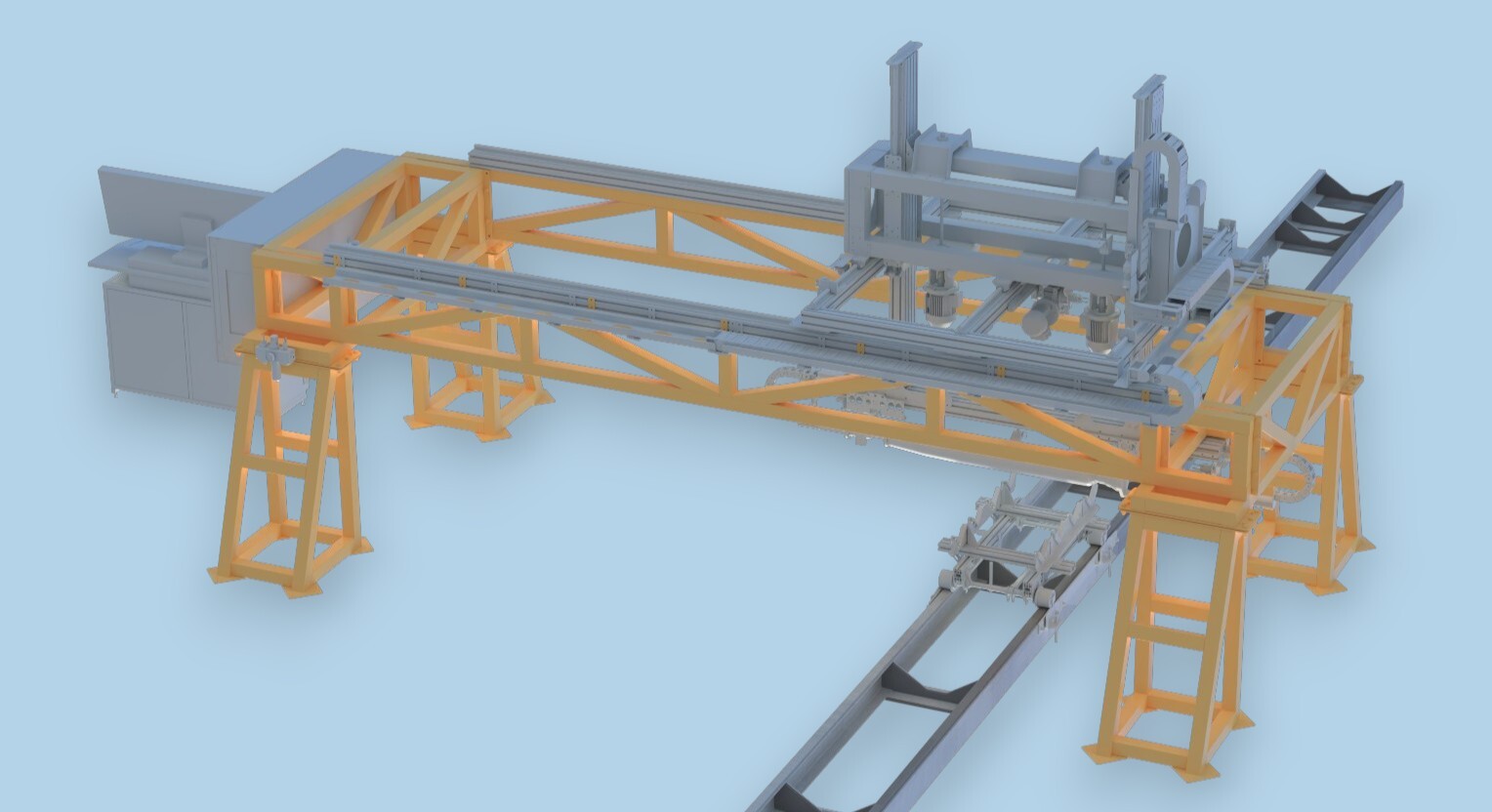

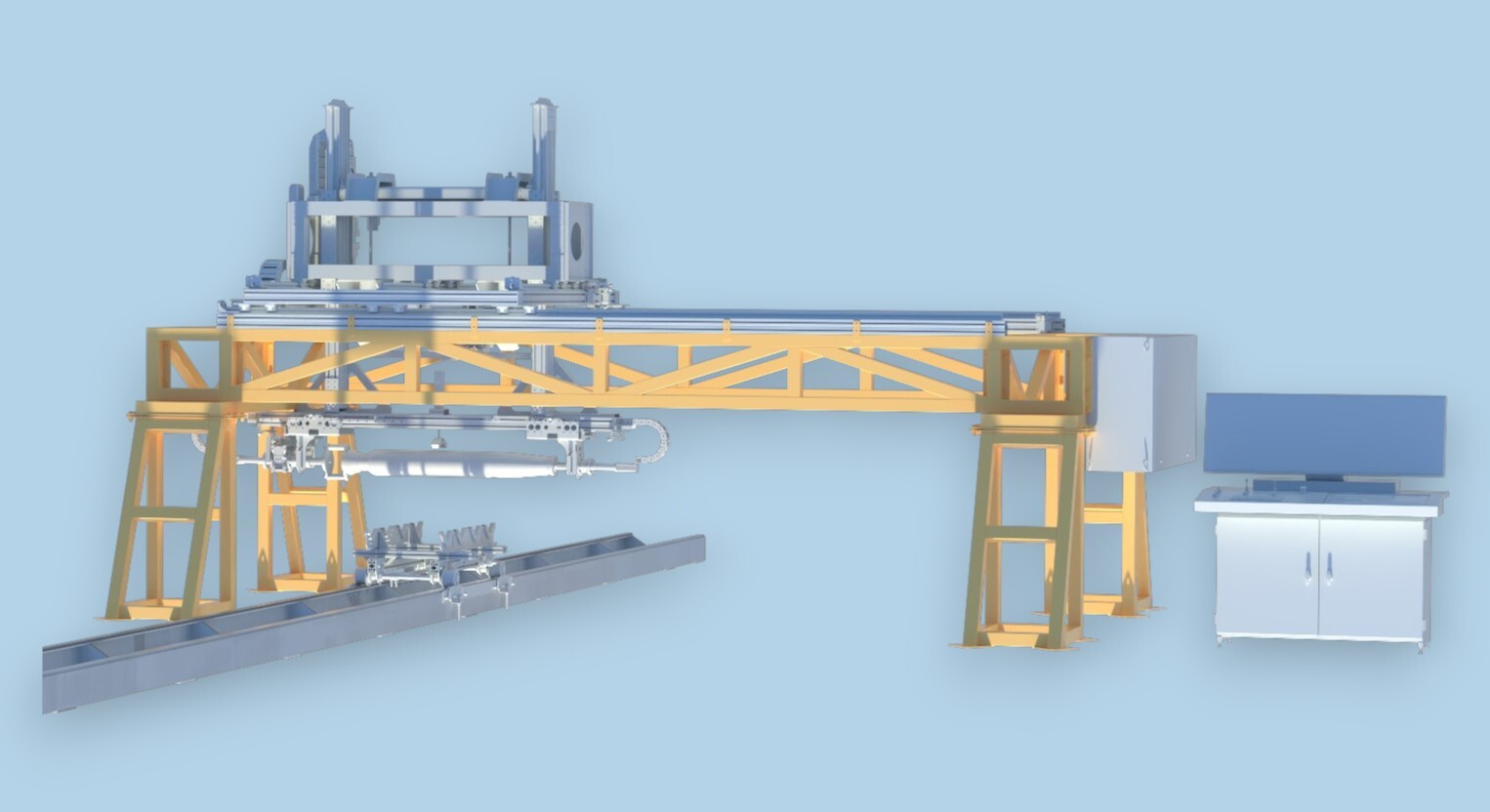

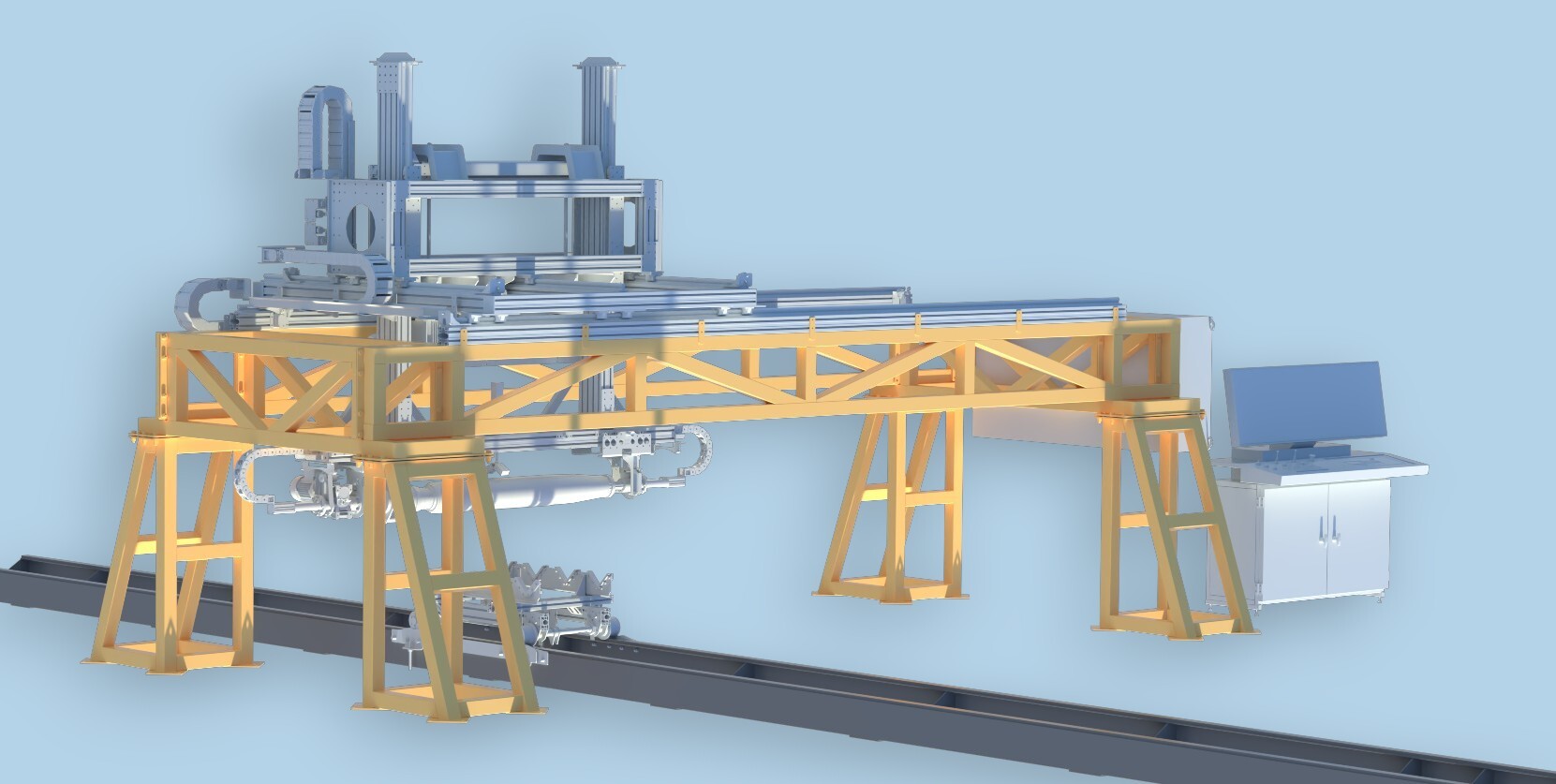

Манипулятор "САРК" для рентгенографического контроля

Манипулятор САРК для рентгенографического контроля

Назначение
Манипулятор САРК предназначен для точного позиционирования объектов контроля при проведении рентгенографических исследований. Обеспечивает надежное перемещение и вращение деталей перед рентгеновской трубкой и детектором, что позволяет получать качественные снимки без геометрических искажений.

Основные технические характеристики
Параметры перемещения:

• Ось X (горизонталь): 2900 мм
• Ось Y (вертикаль): 550 мм
• Ось Z (глубина): 1000 мм
• Вращение (ось W): 360°

Грузоподъемность:

• Максимальная нагрузка: 100 кг

Допустимые габариты объекта:

• Длина: до 1800 мм
• Диаметр: до 200 мм

Электропитание:

• Напряжение: 380 В ±10%
• Частота: 50 Гц
• Потребляемая мощность: 1,2 кВт

Условия эксплуатации:

• Температура: от +5°С до +30°С
• Влажность: 40–75%

Преимущества манипулятора САРК

• Высокая точность позиционирования – погрешность не более ±0,1 мм
• Надежная конструкция – стабильность работы даже при длительной эксплуатации
• Гибкость настроек – возможность работы с объектами разной формы и веса
• Безопасность – соответствие требованиям промышленной и радиационной безопасности
• Интеграция с рентгеновскими системами – совместимость с цифровыми и пленочными детекторами

Области применения:

• Контроль сварных швов труб и металлоконструкций
• Дефектоскопия литых деталей в машиностроении
• Исследование композитных материалов в авиационной промышленности
• Проверка электронных компонентов и печатных плат
• Оборонная промышленность

Комплектация:

• Манипулятор САРК
• Пульт управления
• Кабели питания
• Паспорт и руководство по эксплуатации

Дополнительные опции:

• Камера радиационной защиты
• Программное обеспечение для автоматизации контроля
• Дополнительные крепления для нестандартных объектов

САРК – точность и надежность для вашей лаборатории неразрушающего контроля!

Поставляем по всей России. Возможна адаптация под ваши задачи.
