Рентгенотелевизионная система "САРК"

Рентгенотелевизионная система "САРК" - инновационное решение для цифрового неразрушающего контроля.

Современные технологии визуализации

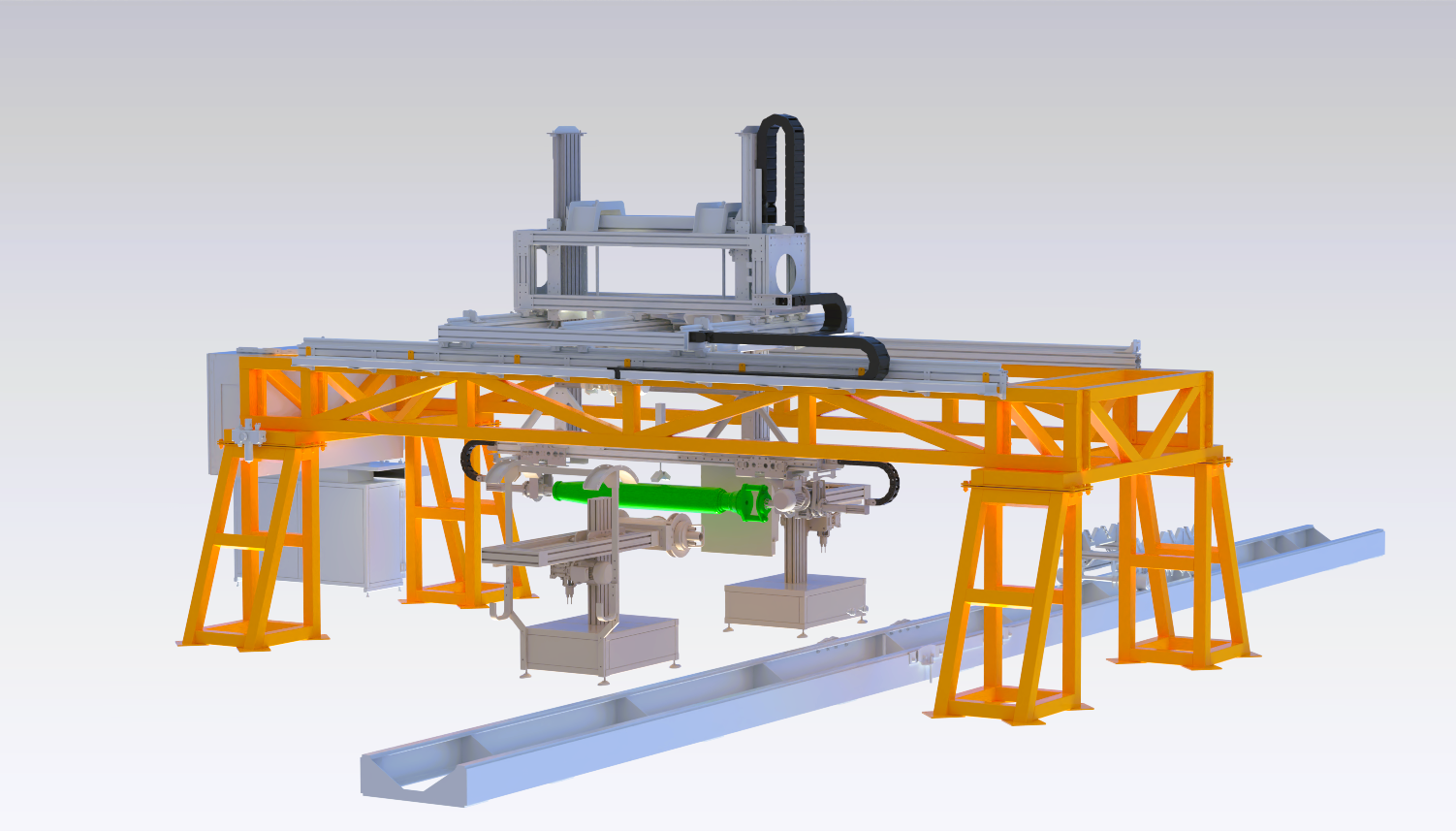

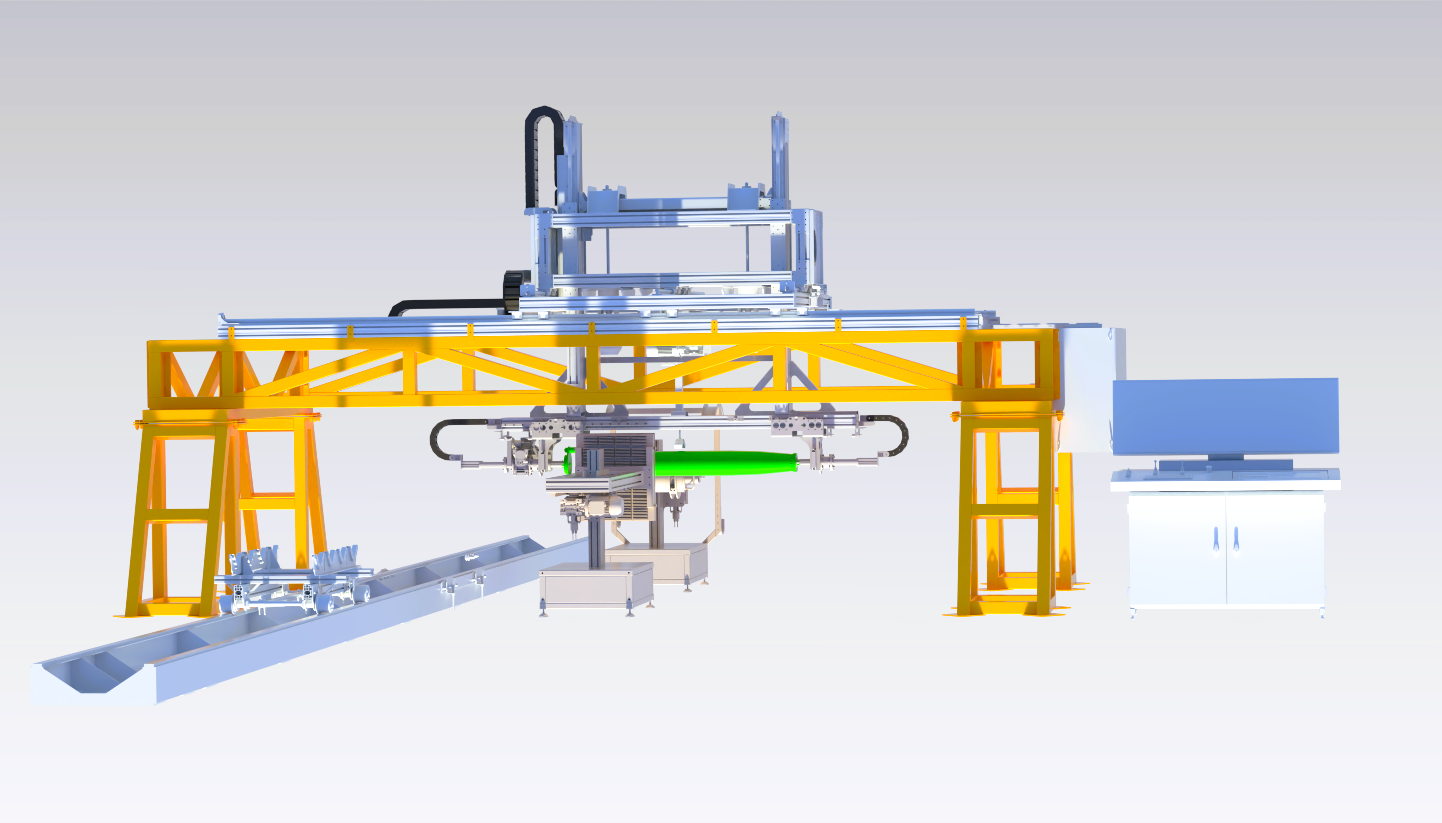

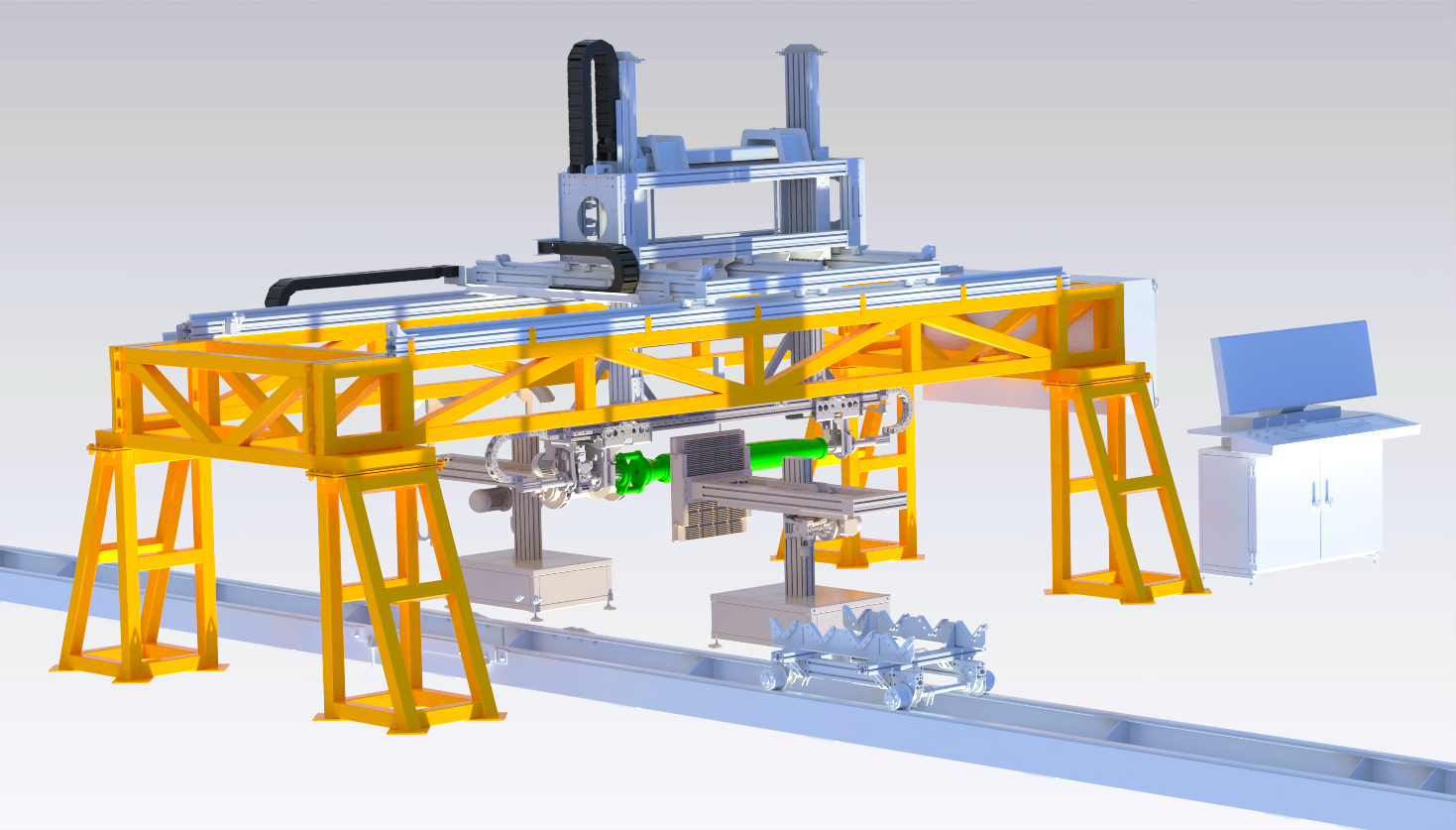

Система "САРК" представляет собой передовое решение для динамического контроля объектов различной сложности. Благодаря интеграции с высокоточным манипулятором (с диапазоном перемещения по оси X, оси Y и по оси Z, вращение объекта контроля по оси W) и мощной вычислительной станцией, установка обеспечивает:

• Мгновенную передачу данных в реальном времени
• Возможность исследования движущихся объектов
• Автоматическую синхронизацию всех компонентов системы

Габаритные параметры системы:

• Общие размеры: 6195×3230×2736 мм
• Масса оборудования: не более 2500 кг
• Регулируемая рабочая зона под разные размеры изделий

Энергопотребление:

• Напряжение питания: 380В ±38В
• Частота: 50±0,2 Гц
• Потребляемая мощность: ≤1,2 кВт

Преимущества цифрового контроля
Система "САРК" устраняет необходимость в традиционной рентгеновской пленке, предлагая:

• Оперативность
• Мгновенный результат без процессов проявки
• Возможность немедленного повторного сканирования

Автоматизация:

• Встроенный алгоритмы по этапной работы
• Автоматическое протоколирование результатов

• Управление оборудованием в автоматическом, ручном и пусконаладочном режиме
• Захват объекта контроля и перемещение его в зону контроля обеспечиваться в автоматическом цикле
• Вращение объекта контроля 360°
• Необходимые взаимоблокировки отдельных элементов оборудования
• Защита от перегрузок
• Аварийные и технологические отключения
• Защита объектов контроля от падения при отключении электроэнергии и сжатого воздуха

Архивация:

• Цифровое хранение данных
• Простая система поиска и классификации

Технические компоненты системы

Основные модули:

• Рентгеновский аппарат кабельного типа
• Плоскопанельный детектор
• Прецизионный манипулятор
• Манипулятор рентгеновской трубки
• Манипулятор плоскопанельного детектора
• Главный пульт управления
• Дополнительный сервисный пульт управления
• Транспортная тележка
• Система видеонаблюдения

Дополнительные опции:

• Камера рентгенозащитная
• Система климат-контроля
• Расширенный пакет ПО для анализа

Условия эксплуатации

• Температурный диапазон: +5...+30°C
• Влажность: 40-75%
• Атмосферное давление: 84-106 кПа

Гарантии и обслуживание

• Гарантийный срок: 18 месяцев
• Техническая поддержка 24/7
• Возможность удаленного мониторинга

Области применения

Промышленный сектор:

• Контроль сварных швов
• Анализ литых деталей
• Проверка целостности изделий
• Проверка правильного заполнения изделий

Специализированные области:

• Авиационные компоненты
• Энергетическое оборудование
• Автомобильные узлы
• Изделия оборонной промышленности

Комплексная поставка

• Доставку всеми видами транспорта
• Пусконаладочные работы
• Обучение персонала
• Методическую поддержку

Конкурентные преимущества

• Высокая точность позиционирования (±0,1 мм)
• Увеличенная зона сканирования
• Современное ПО
• Удобный интерфейс управления

"САРК" - это сочетание передовых технологий и надежности для вашей лаборатории неразрушающего контроля!
