Штатив‑манипулятор АНТЕЙ ШТМ‑ППД4Т

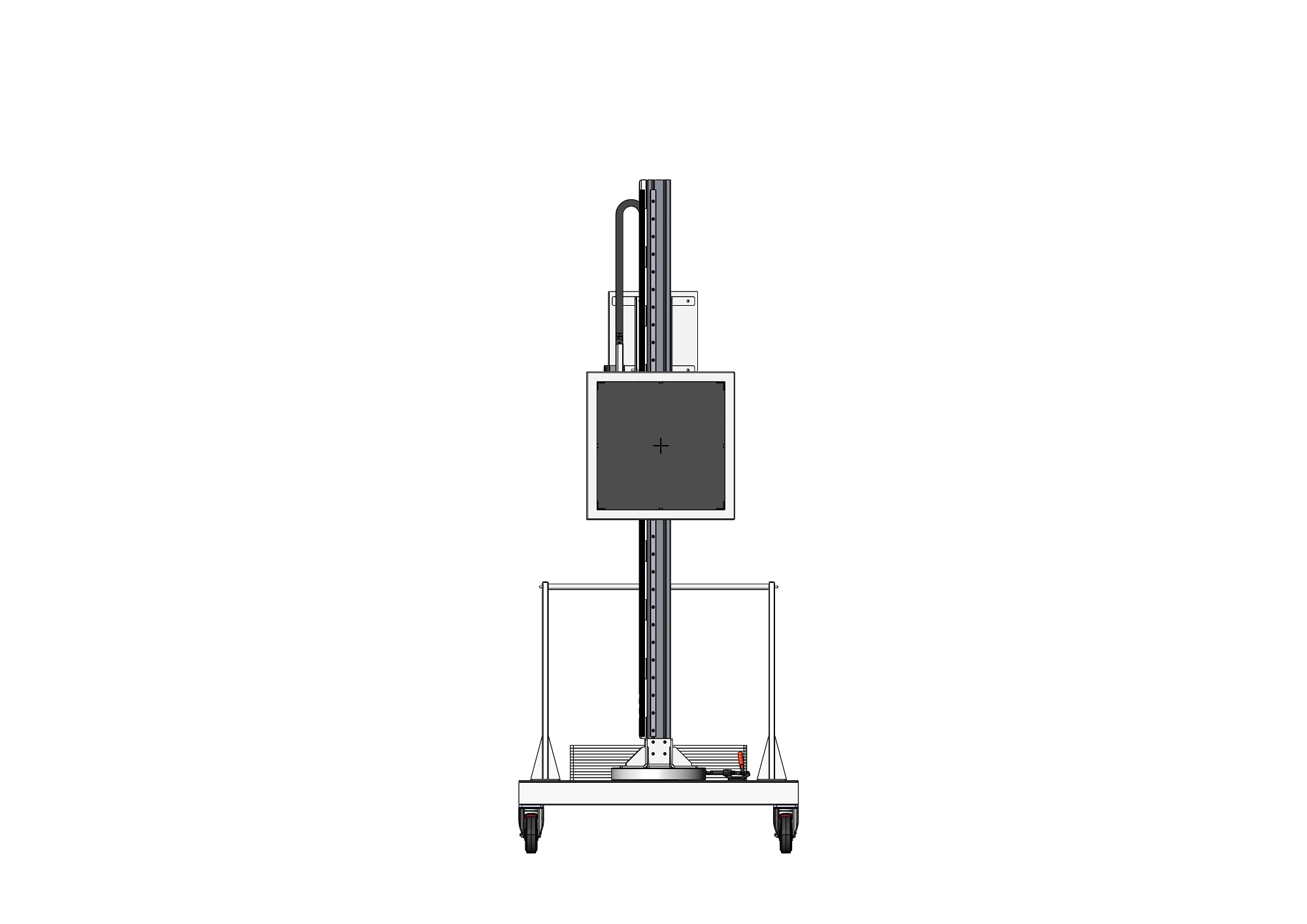

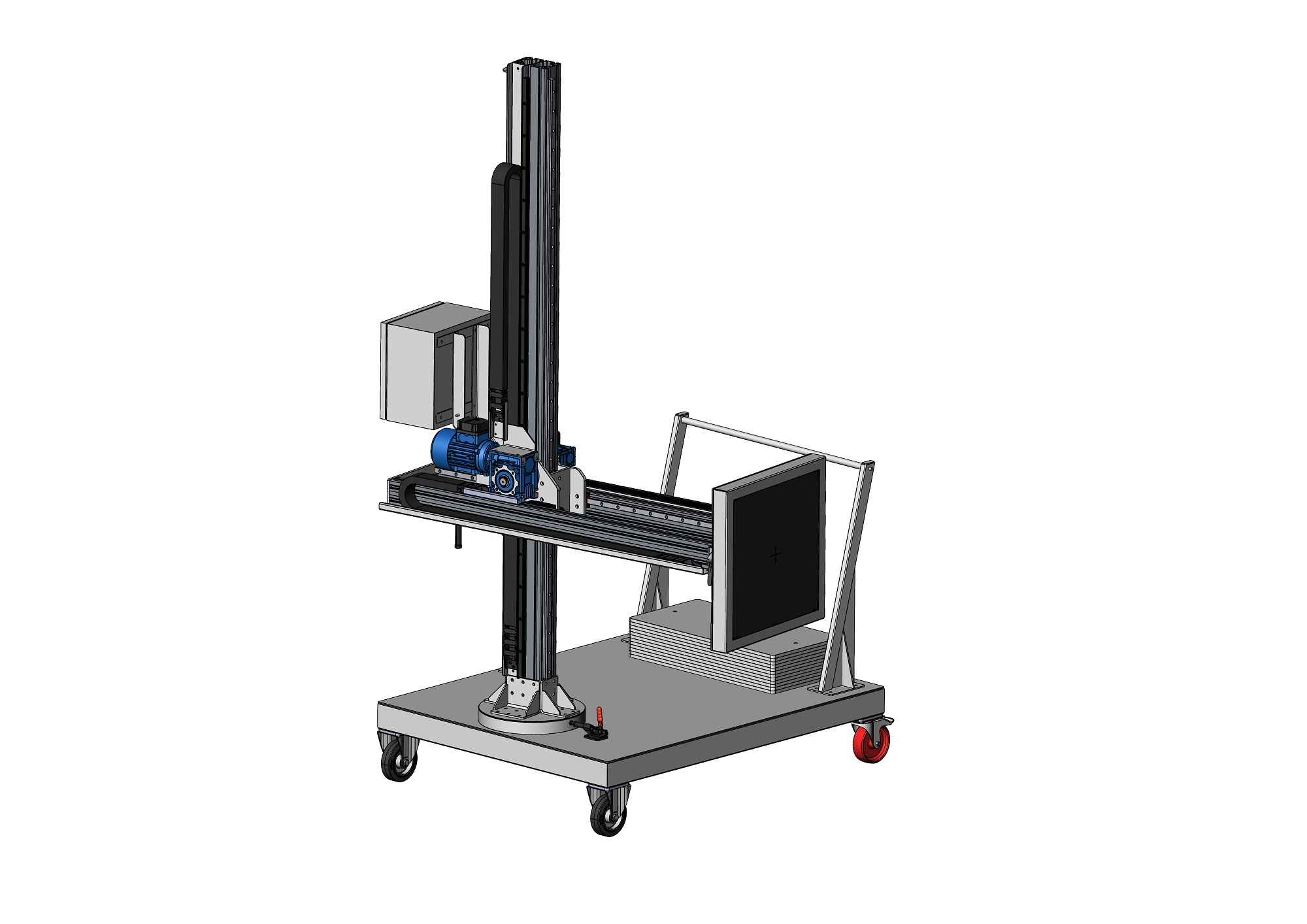

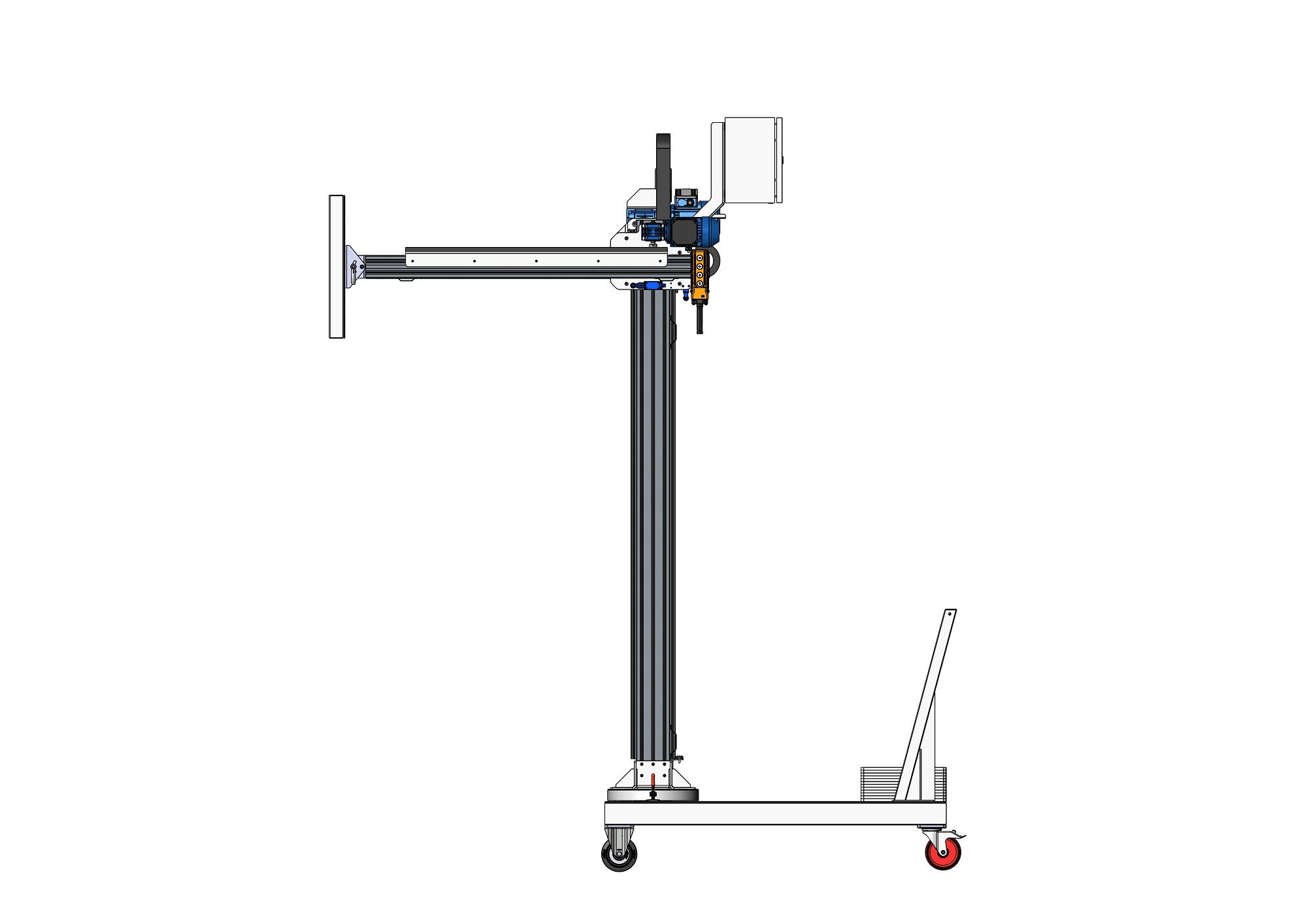

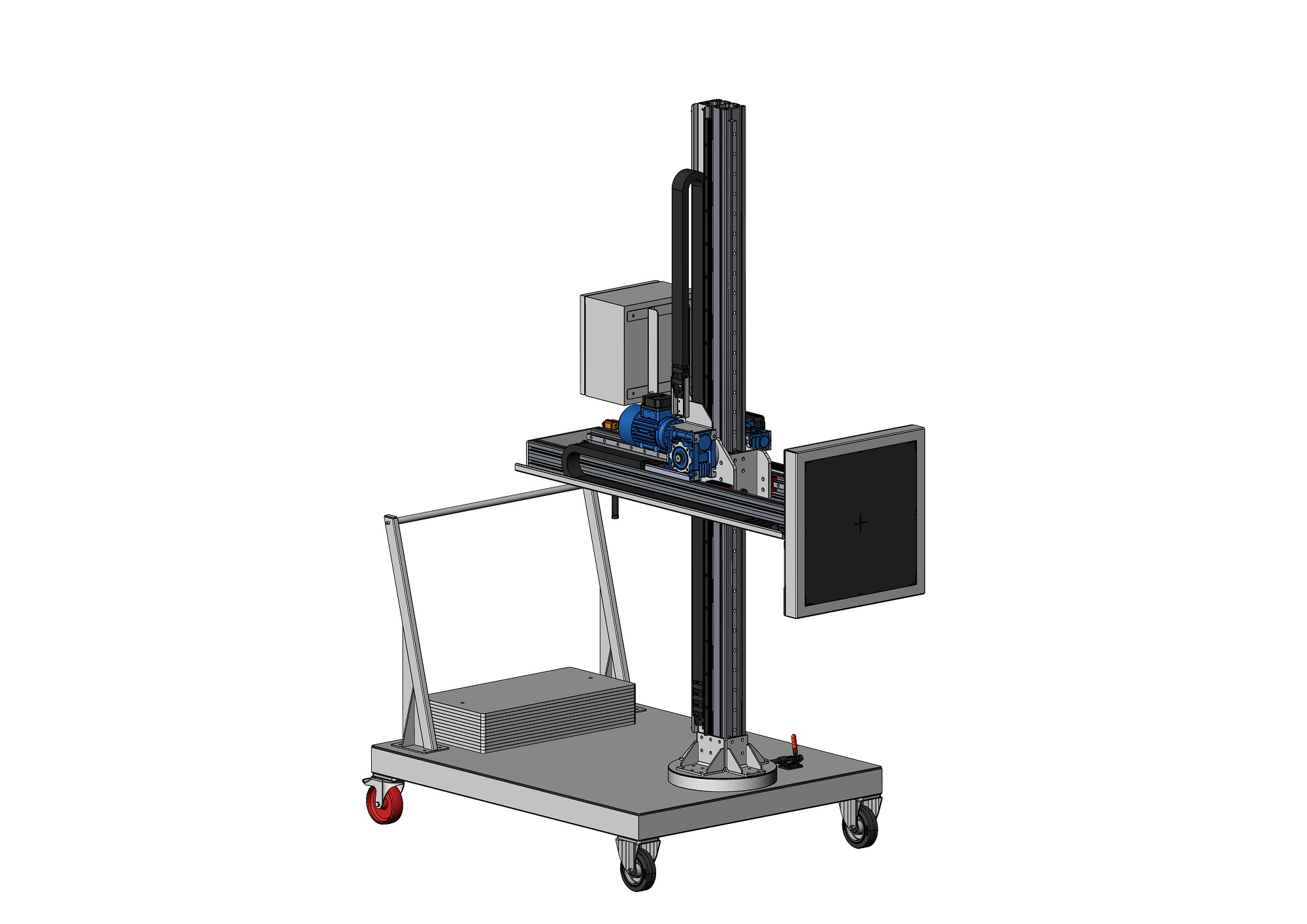

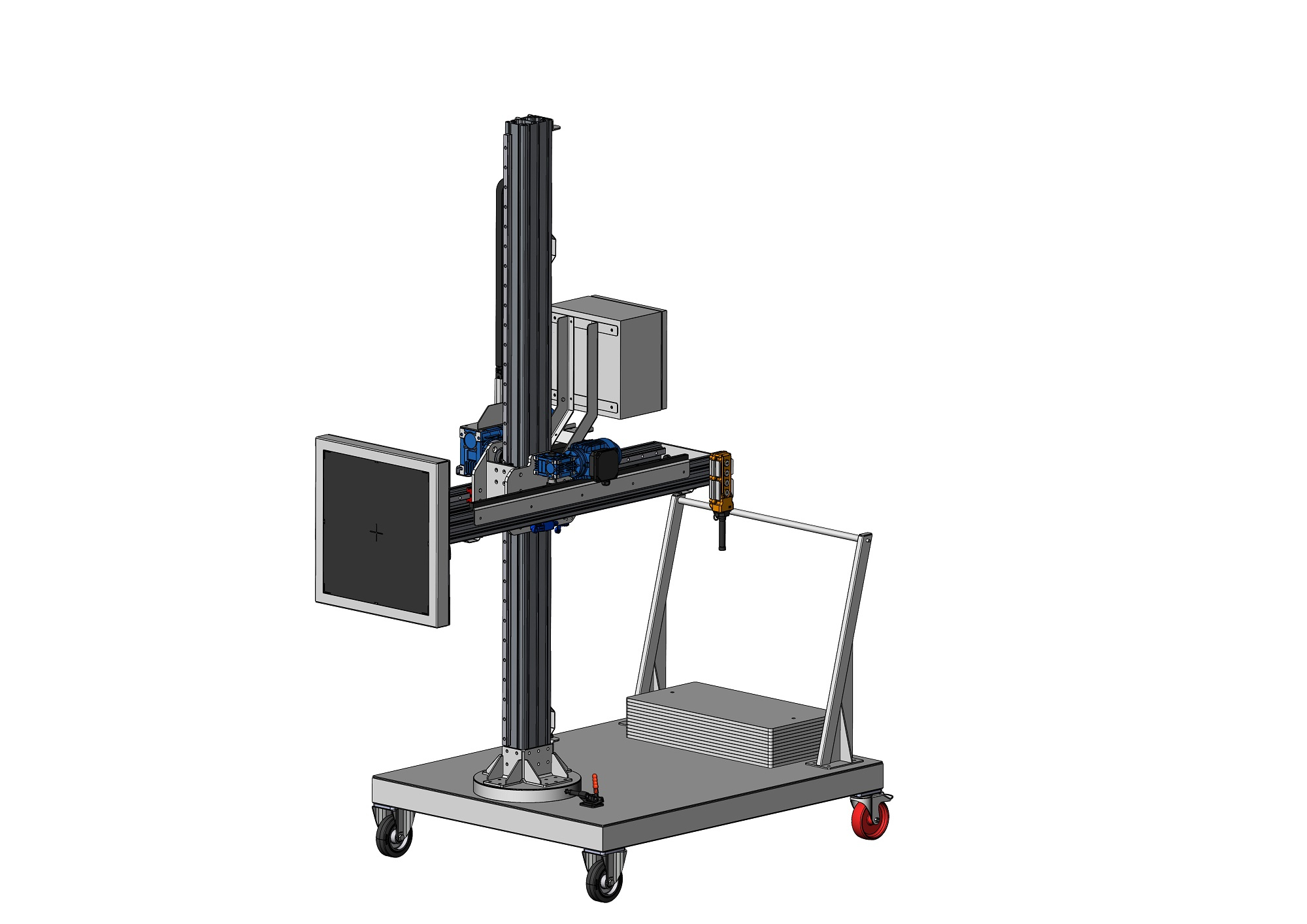

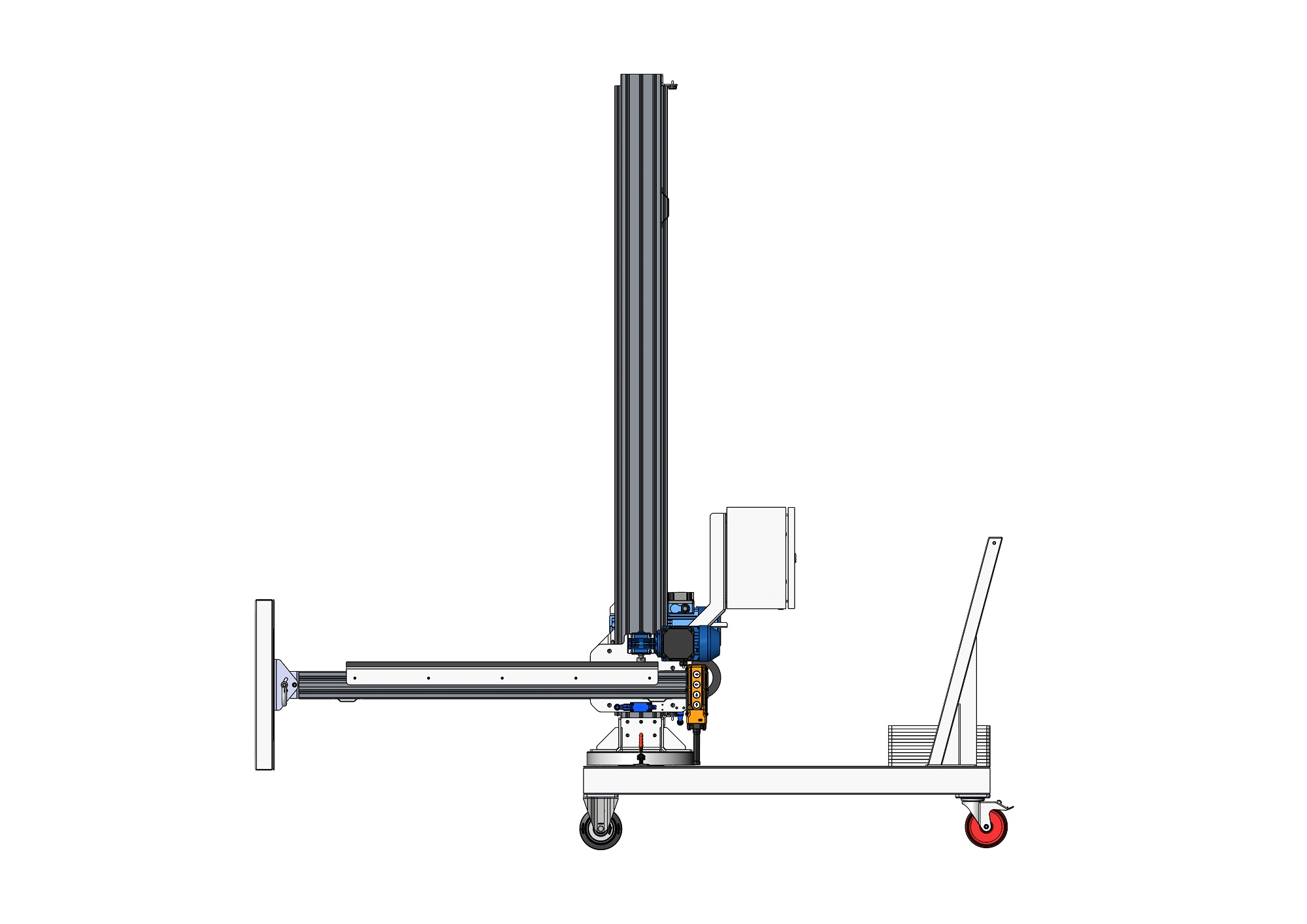

Штатив‑манипулятор АНТЕЙ ШТМ‑ППД4Т для позиционирования плоскопанельного детектора
Точное и надёжное позиционирование ППД при рентгенографическом контроле
Штатив‑манипулятор АНТЕЙ ШТМ‑ППД4Т разработан специально для удобного и точного размещения плоскопанельных детекторов (ППД) при проведении неразрушающего контроля. Модель подходит для работы с большинством современных ППД различных производителей.
Ключевые особенности
-
Автоматизированное вертикальное перемещение. Стрела поднимается и опускается с помощью мотор‑редуктора с частотным приводом. Управление осуществляется с выносного пульта — оператор может выбрать высокую скорость для быстрого позиционирования или низкую для точной настройки высоты расположения детектора.
-
Ручное горизонтальное перемещение. Позволяет оператору напрямую контролировать положение ППД в горизонтальной плоскости — это критично для точного совмещения детектора с зоной контроля.
-
Ручной поворот детектора. Механизм даёт возможность точно ориентировать ППД в вертикальной плоскости относительно объекта контроля.
-
Поворот стойки у основания. Ручной механизм с фиксатором позволяет оптимально расположить детектор относительно объекта — например, при работе с криволинейными поверхностями или в стеснённых условиях.
Преимущества использования
-
Высокая точность позиционирования. Комбинация автоматизированного и ручного управления обеспечивает микронную настройку положения ППД.
-
Гибкость установки. Детектор можно разместить в любой плоскости и на любой высоте в пределах диапазона хода стрелы — идеально для сложных конфигураций объектов.
-
Стабильность фиксации. Прочная конструкция штатива исключает вибрации и смещения детектора во время экспозиции.
-
Универсальность. Совместимость с ППД разных габаритов и масс — от компактных моделей до крупных панелей.
-
Надёжность конструкции. Тележка со стойкой и стрелой рассчитана на интенсивную эксплуатацию в условиях производственной площадки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип управления | Комбинированное (автоматизированное + ручное) |
| Вертикальное перемещение | Мотор‑редуктор с частотным приводом |
| Управление вертикальным перемещением | Выносной пульт (выбор высокой/низкой скорости) |
| Горизонтальное перемещение | Ручное или автоматизированное (опционально) |
| Поворот детектора в вертикальной плоскости | Ручной механизм с фиксатором |
| Поворот стойки | Ручной механизм с фиксатором |
| Максимальный вес ППД | До 28 кг (возможна адаптация под более тяжёлые модели) |
| Диапазон вертикального хода стрелы | 500–2000 мм |
| Максимальный вылет стрелы в горизонтальной плоскости | 850 мм |
Для каких задач подходит
Штатив‑манипулятор АНТЕЙ ШТМ‑ППД4Т — оптимальное решение для:
-
проведения цифровой радиографии с использованием ППД;
-
контроля сварных швов, отливок, композитных конструкций и других объектов;
-
работы на производственных площадках, строительных объектах, в цехах и лабораториях;
-
задач, требующих точного позиционирования ППД в разных плоскостях и на разной высоте;
-
эксплуатации в условиях, где важна надёжность, простота обслуживания и стабильность положения детектора.
Закажите штатив‑манипулятор АНТЕЙ ШТМ‑ППД4Т и обеспечьте безупречную точность позиционирования плоскопанельного детектора!
